5 cali zintegrowany Hmi Plc All In One Panel 12DI 4AI/2AO 10v Analog temperatury
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| procesor | 32-bitowy procesor 408 MHz | ROM | NOR Flash 8MB |
|---|---|---|---|
| Baran | 64MB | DI/DO | Max 12DI/12DO |
| DI/DO level | Passive NPN public terminal isolated | DO load | 2A point, 4A/4 point COM, 5A/12 point COM |
| Wpisz | Lampa MOS | Pobierz port | TYP-C |
| Podkreślić | 10v Hmi Plc All In One,12DI Hmi Plc All In One,Zintegrowany panel Hmi Plc All In One |
||
opis produktu
5 cali zintegrowany Hmi Plc All In One Panel 12DI 4AI/2AO 10v Analog temperatury
Zasady nadawania nazw
1. Seria QM3G: seria QM3G-FH
2HMI 43FH: 4,3 cala 50FH: 5 cala 70FH/70HD/70KFH: 7 cala 100FH: 10 cala
3. Wprowadzanie i wyjście cyfrowe (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4. Typ modułu M: Główny moduł uniwersalnego sterownika
5. Wyjście cyfrowe (DO) typ R: przekaźnik; T: trnasistor ((tuba MOS); RT: zarówno przekaźnik, jak i tranzystor
6Analogiczny wpis (AD) 4 kanały dla 43FH/50FH,12 dla 70FH/HD,16 dla 70KFH/100FH
7Wydatki analogowe (DA) 2 kanały dla 43FH/50FH,8 dla 70FH/70HD/70KFH/100FH
8. AI typ E: Termopar E ((może być dostosowany jako typ K T, S lub J obsługuje ujemną temperaturę)
PT:PT100 PT1000:PT1000 Termistor NTC 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (tylko 7 i 10 cali wsparcie V5_ i V_)
9. AO typ A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((tylko 7 cala i 10 cala wsparcie napięcia ujemnego obejmuje 2 kanały)
10C1 liczba fazy pojedynczej z dużą prędkością,C2 liczba fazy AB,C3 liczba fazy ABZ;
Zazwyczaj obsługuje 6 pojedynczych faz 60KHz lub 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz impuls wysokiej prędkości;P:100KHz impuls wysokiej prędkości;Zwykle 8 kanałów,Y0-Y3 to 100KHz,Y4-Y7 to 10KHz;Tego liczenia wysokiej prędkości plus impuls wysokiej prędkości musi wynosić 480KHz
12. com port opcjonalny odnosi się do podstawowego parametru wykresu 1.
Parametry

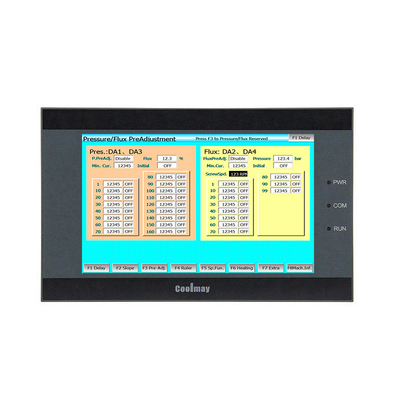

| Wyświetlacz | Wymiar | 151*96*36 mm |
| Rozmiar wycięcia | 143*86 mm | |
| Rodzaj | 5" TFT | |
| Cechy | Ekran dotykowy rezystywny w kolorze 60K, obsługuje wyświetlenie portretów | |
| Pamięć | RAM | 64MB |
| ROM | NOR Flash 8MB | |
| Procesor | 32-bitowy procesor 408MHz | |
| Wpływ/wyjście | Dyrektor ds. | Max 12DI/12DO |
| Poziom DI/DO | Wprowadzenie: pasywny NPN, izolowany terminal publiczny | |
| Typ i obciążenie DO | Rurka MOS: 2A/punkt, 4A/4 punkt COM, 5A/12 punkt COM | |
|
Analogiczny I/O (nieobowiązkowo) |
Max 4AI/2AO | |
| Typ AI (nieobowiązkowy) |
Termokopł E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ mieszane |
|
| Typ AO (nieobowiązkowy) | 0~10V /0~5V/ 0~20mA/ 4~20mA/ mieszane | |
| Funkcja dużych prędkości | Szybkie liczenie |
pojedynczy fazowy kanał 6 60KHz lub 2 AB 60KHz + 1 AB 10KHz, lub 2 ABZ 60KHz + 1 AB fazy 10 KHz |
| Prędkość impulsu |
8 kanałów, Y0-Y3 to 100KHz, Y4-Y7 to 10KHz. Liczenie dużych prędkości + impuls dużych prędkości < 480 KHz |
|

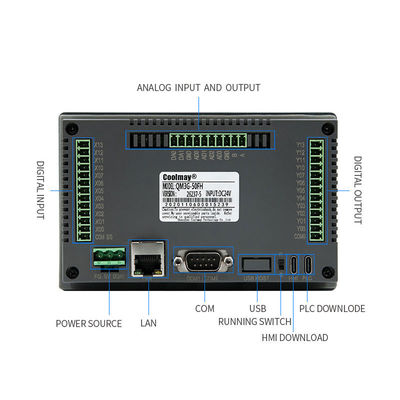

| Połączenie | HMI | Port pobierania typu C HMI |
| PLC | 1 TYPE-C, 1 RS232 (port programowy) | |
|
1 port RS485 lub 2 porty RS485 COM (z których jeden został zmieniony z domyślnego portu RS232); 1 WIFI (zająć domyślny port RS232) |
||
| Oprogramowanie | HMI | Coolmay TPWorks HMI Programing Software |
| PLC | Kompatybilny z Mitsubishi GX Developer 8.86 i WORKS 2 |
Cechy
1Super funkcje.PLC kompatybilny z FX3G/FX3U/FX3S PLC. Działa szybko.
2. Wysoka integracja.Punkty cyfrowe mają maksymalnie 30 wejść i 30 wyjść.Wydatki cyfrowe mogą być tranzystorowe, przekaźniki lub wyjścia mieszane.Punkty analogowe mogą mieć maksymalnie 16 wejść i 8 wyjść.Ma 2 porty PLC COM (Rs232 i USB Port), 1 port pobierania na HMI.
3. Wspiera kilka szybkich liczących i wysokiej prędkości pulsu.
szybkie liczenie i puls nie mogą przekraczać 480 kHz.
432K stopni, 32K rejestrów wyłączania mocy, wsparcie przerwy, interpolacja liniowa i okrągła, samoprzystosowanie PID.
5. Specjalne szyfrowanie. Ustaw hasło na 12345678 aby całkowicie zapobiec odczytowi danych. ((PLC obsługuje tylko 8-bitowe szyfrowanie hasła)
6. PLC jest kompatybilny z oprogramowaniem programowania GX Developer8.86Q i GX Works2, a HMI jest oprogramowaniem mView.
7Moduł sieciowy może być wybrany zgodnie z wymaganiami klienta w celu realizacji zdalnego sterowania.
Więcej modeli jest obsługiwanych w przypadku zamówienia hurtowego.
1Super funkcje.PLC kompatybilny z FX3G/FX3U/FX3S PLC. Działa szybko.
2. Wysoka integracja.Punkty cyfrowe mają maksymalnie 30 wejść i 30 wyjść.Wydatki cyfrowe mogą być tranzystorowe, przekaźniki lub wyjścia mieszane.Punkty analogowe mogą mieć maksymalnie 16 wejść i 8 wyjść.Ma 2 porty PLC COM (Rs232 i USB Port), 1 port pobierania na HMI.
3. Wspiera kilka szybkich liczących i wysokiej prędkości pulsu.
szybkie liczenie i puls nie mogą przekraczać 480 kHz.
432K stopni, 32K rejestrów wyłączania mocy, wsparcie przerwy, interpolacja liniowa i okrągła, samoprzystosowanie PID.
5. Specjalne szyfrowanie. Ustaw hasło na 12345678 aby całkowicie zapobiec odczytowi danych. ((PLC obsługuje tylko 8-bitowe szyfrowanie hasła)
6. PLC jest kompatybilny z oprogramowaniem programowania GX Developer8.86Q i GX Works2, a HMI jest oprogramowaniem mView.
7Moduł sieciowy może być wybrany zgodnie z wymaganiami klienta w celu realizacji zdalnego sterowania.
Więcej modeli jest obsługiwanych w przypadku zamówienia hurtowego.
