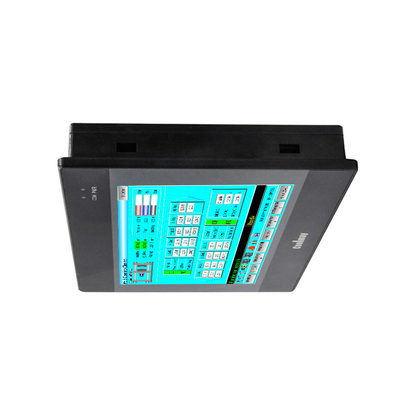

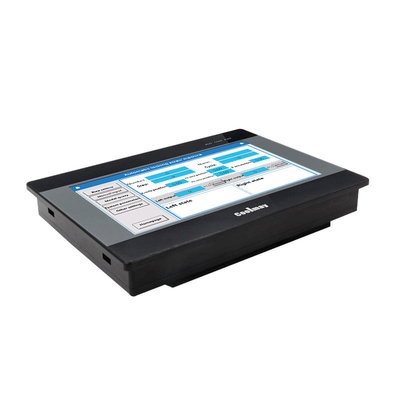

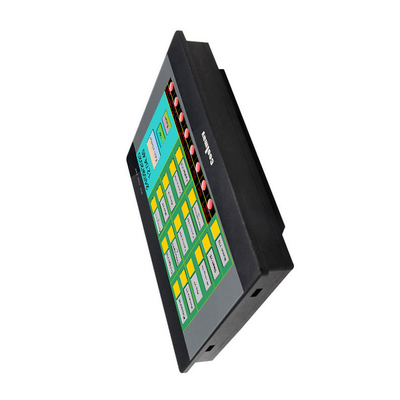

Programowalny kompresor logiczny 4 osi 8 osi serwo sterownik bezszczotkowy Pwm moduł podwójnej jednostki sterowania prędkością silnika
| Miejsce pochodzenia | Shenzhen |
|---|---|
| Nazwa handlowa | Coolmay |
| Orzecznictwo | CE |
| Numer modelu | EX3G-8070FH-24MR |
| Minimalne zamówienie | 1 jednostka |
| Cena | negotiable |
| Szczegóły pakowania | Zapakowane w standardowe pudełko kartonowe |
| Czas dostawy | 3-8 dni roboczych |
| Zasady płatności | T/T, Western Union, MoneyGram |
| Możliwość Supply | 100 000 zestawów miesięcznie |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| ROM | Pamięć Flash NOR 128Mb | Baran | 128MB |
|---|---|---|---|
| ZROBIĆ/ZROBIĆ | Max 12DI/12DO | Poziom DI | Pasywny NPN, izolowany terminal publiczny |
| Wpisz | przekaźnik | Poziom DO | Normalnie otwarty styk bezpotencjałowy |
| Szybkie liczenie | 8 kanałów, Y0-Y3 to 100KHz, Y4-Y7 to 10KHz. Szybkie liczenie + szybki impuls < 480KHz | Szybki puls | Jednofazowy 6-kanałowy 60 kHz lub 2 AB 60 kHz + 1 AB 10 kHz lub 2 ABZ 60 kHz + 1 AB faza 10 kHz |
| Podkreślić | Bezszczotkowy kontroler prędkości dwustronnego silnika Pwm,Kompresor logiczny programowalny,Moduł jednostki sterowania prędkością ruchu silnika |
||
opis produktu
Programowalny kompresor logiczny 4 osi 8 osi serwo sterownik bezszczotkowy Pwm moduł podwójnej jednostki sterowania prędkością silnika
Przekręty w portach:
COM (S/S) terminala wejściowego PLC jest podłączony do
24V, a terminal X jest podłączony do zasilania 0V, czyli wejścia
ma sygnał
System dwuprzewodowy (przełącznik magnetyczny): pozytywny biegun przełącznika magnetycznego jest
podłączony do końca PLC X, a biegun ujemny podłączony do 0V.
System trójprzewodowy (czujnik fotoelektryczny lub koder):Sprzęg PLC jest
przyłączony do trójprzewodowego czujnika fotoelektrycznego lub kodera, zasilanie
czujnika lub kodera jest podłączony do elektrody pozytywnej mocy
Zapewnienie zasilania, a linia sygnału jest podłączona do terminala X. Koder i
czujniki fotoelektryczne muszą być typu NPN (PNP wymaga specjalnej personalizacji).
Wyroby cyfrowe PLC:
Transistor: wyjście jest NPN, COM jest podłączony do bieguna ujemnego, a Y jest podłączony do
Pozytywny biegun zasilania z obciążeniem.
Relaj: bezpośredni kontakt wyjściowy, COM może być podłączony do pozytywnego lub ujemnego.
Diagram pokazuje równoważny schemat obwodu modułu wyjściowego przekaźnika.
Każda grupa jest elektrycznie odizolowana.
Parametry
|
Wyświetlacz |
Wymiar |
200*146*36 mm |
|
|
Rozmiar wycięcia |
192*138 mm |
|
|
Rodzaj |
7"TFT |
|
|
Cechy |
Ekran dotykowy rezystywny w kolorze 60K, obsługuje wyświetlenie portretów |
|
Pamięć |
RAM |
128 MB |
|
|
ROM |
NOR Flash 128MB |
|
|
Procesor |
Dwójcore 1GHz |
|
Wpływ/wyjście |
Dyrektor ds. |
Maksymalny 24DI/20DO (maksymalnie 16MR) |
|
|
Poziom DI/DO |
Wprowadzenie: pasywny NPN, izolowany terminal publiczny Wyjście przekaźnika: zwykle otwarty kontakt suchy |
|
|
Typ i obciążenie DO |
MR: 2A/punkt, 5A/12 punkt COM. |
|
|
Analogiczny I/O (nieobowiązkowo) |
Maks. 12AI/8AO |
|
|
Typ AI (nieobowiązkowy) |
Termokopla E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V / mieszane |
|
|
Typ AO (nieobowiązkowy) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ mieszane/ -5~5V/ -10~10V (2AO dla 1 minus napięcia) |
|
Funkcja dużych prędkości |
Szybkie liczenie |
pojedynczy fazowy kanał 6 60KHz lub 2 AB 60KHz + 1 AB 10KHz, lub 2 ABZ 60KHz + 1 AB fazy 10 KHz |
|
|
Prędkość impulsu |
8 kanałów, Y0-Y3 to 100KHz, Y4-Y7 to 10KHz. Liczenie dużych prędkości + impuls dużych prędkości < 480 KHz |
|
Połączenie |
HMI |
Port pobierania typu C HMI (może pobrać program PLC za pośrednictwem funkcji penetracji USB), port RS232 |
|
|
|
1 RS485 (zmienione z domyślnego RS232) |
|
|
PLC |
1 TYPE-C, 1 RS232 (port programowy) |
|
|
|
1 port RS485 lub 2 porty RS485 COM (port RS485 na HMI i RS232 na PLC nie będą dostępne) |
|
|
|
Port CAN (2.0A/B), port Ethernet, WIFI (zajmie domyślny port RS232) |
|
Oprogramowanie |
HMI |
Coolmay Vcool |
|
|
PLC |
Kompatybilny z Mitsubishi GX Developer 8.86 iPrace 2 |
Zasady nadawania nazw
1. SeriaEX3G-80:EX3G-80serii
2HMI 43FH: 4,3 cala 50FH: 5 cala 70FH/70HD/70KFH: 7 cala 100FH: 10 cala
3. Wprowadzanie i wyjście cyfrowe (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4. Typ modułu M: Główny moduł uniwersalnego sterownika
5. Wyjście cyfrowe (DO) typu R: przekaźnik; T: trnasistor ((tuba MOS); RT: zarówno przekaźnik, jak i tranzystor
6Analogiczny wpis (AD) 4 kanały dla 43FH/50FH,12 dla 70FH/HD,16 dla 70KFH/100FH
7Wydatki analogowe (DA) 2 kanały dla 43FH/50FH,8 dla 70FH/70HD/70KFH/100FH
8. AI typ E: Termopar E ((może być dostosowany jako typ K T, S lub J obsługuje ujemną temperaturę)
PT:PT100 PT1000:PT1000 Termistor NTC 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (tylko 7 i 10 cali wsparcie V5_ i V_)
9. AO typ A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((tylko 7 cala i 10 cala wsparcie napięcia ujemnego obejmuje 2 kanały)
10C1 liczba fazy pojedynczej z dużą prędkością,C2 liczba fazy AB,C3 liczba fazy ABZ;
Zazwyczaj obsługuje 6 pojedynczych faz 60KHz lub 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz impuls wysokiej prędkości;P:100KHz impuls wysokiej prędkości;Zwykle 8 kanałów,Y0-Y3 to 100KHz,Y4-Y7 to 10KHz;Tego liczenia wysokiej prędkości plus impuls wysokiej prędkości musi wynosić 480KHz
12. com port opcjonalny odnosi się do podstawowego parametru wykresu 1.
