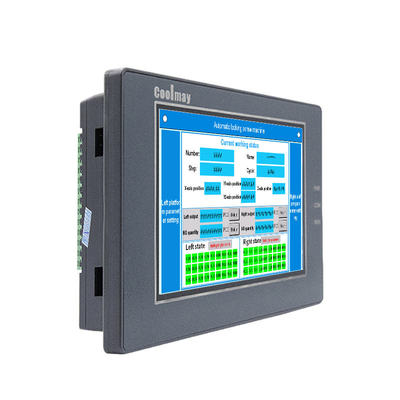

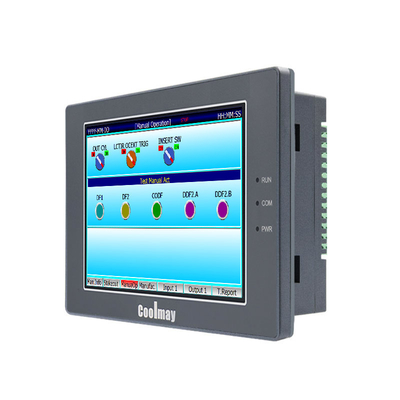

Sterowanie automatyką Coolmay PLC HMI 275*194*36mm 10.1 ''TFT ze zintegrowanym panelem PLC HMI

PLC Automation Control 275*194*36mm 10.1” TFT hmi ze zintegrowanym panelem PLC HMI

Coolmay HMI/PLC all-in-one machine w innowacyjny sposób zrealizował wysoką integrację HMI i przełącznika PLC, analogowego i temperatury w sprzęcie.Może być używany w różnych sytuacjach wymagających sterowania PLC bez zewnętrznego PLC i innych modułów rozszerzeń.Wysoce zintegrowane rozwiązanie sterowania automatyką przemysłową wykorzystuje terminale wtykowe, co znacznie ułatwia demontaż, instalację i konserwację terminali klientom.W przypadku awarii można go wymienić bezpośrednio, uzyskując „zerowe koszty podróży” i bezpłatną konserwację na miejscu.

OPIS PRODUKTU HMI PLC WSZYSTKO W JEDNYM

Funkcja:

1. Struktura

Wysoce zintegrowana, zwarta konstrukcja, oszczędność kosztów i oszczędność miejsca.

2. Oprogramowanie do programowania

HMI: przyjmuje oprogramowanie do programowania ekranu dotykowego CoolMayHMI.

PLC: Kompatybilny z Mitsubishi Works 2/ GX Developer 8.86.

3. Wejście

Wejście cyfrowe: maks. 30 kanałów wejścia cyfrowego.

Wejście analogowe: Można zainstalować do 5 wejść AD.

Opcjonalnie: termopara E/K/S/T/J/PT100/PT1000/NTC10K/NTC50K/NTC100K/0~10V/0~5V/0~20mA/4-20mA/5V~5V/-10V~10V lub typ mieszany i inne specjalne specyfikacje (termopara obsługuje temperaturę ujemną).

4. Szybkie wejście liczące

Jednofazowe 6 kanałów 60 KHz szybkie zliczanie lub 2 kanały AB (Z) faza 60 KHz plus 1 kanał AB faza 10 KHz.

5. Wyjście

Wyjście cyfrowe: maks. 30 wyjść (Y0~Y3 to lampy MOS).

Opcja: przekaźnik (MR) lub tranzystor (MT) lub mieszany (MRT);Wyjście przekaźnikowe: max obciążenie 5A, wyjście tranzystorowe: max obciążenie 500mA.

Ilość analogowa: Maksymalnie można zainstalować 2 wyjścia DA.

Opcja: 0~10V/0~5V/0~20mA/4~20mA/mieszane/-5~5V/-10~10V (2DA dla 1 minus napięcia).

1.

2. Pamięć	Baran	128MB
   	ROM	128MB
   	procesor	CORTEX A8 720MHz-1GHz
   we/wy	ZROBIĆ/ZROBIĆ	12DI/12DO lub 20DI/18DO lub 24DI/20DO lub 30DI/30DO
   		Wejście: pasywny NPN, izolowany terminal publiczny Wyjście tranzystorowe: niski poziom NPN, COM podłączyć do ujemnego; Wyjście przekaźnikowe: normalnie otwarty styk bezprądowy
   	Wpisz DO	Przekaźnik (MR) lub tranzystor (MT) lub mieszany (MRT) (Wyjście przekaźnikowe: maks. obciążenie 5A/wyjście tranzystorowe: maks. obciążenie 500mA)
   	Analogowe wejścia/wyjścia (opcjonalnie)	Maks. 16 AI/8 AO
   	Typ sztucznej inteligencji (opcjonalnie)	Typ E/E_/K/K_/S/S_/T/T_/J/J_ termopara/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/ mieszane
   	Typ AO (opcjonalnie)	0~10V /0~5V/ 0~20mA/ 4~20mA/ mieszane/ -5~5V/ -10~10V (2DA dla 1 napięcia ujemnego)
   Funkcja dużej prędkości	Szybkie liczenie	Jednofazowe 6 kanałów 60KHz lub 2 AB 60KHz + 1 AB 10KHz, lub 2 ABZ 60 KHz + 1 AB faza 10 KHz
   	Szybki puls	8 kanałów, Y0-Y3 to 100 KHz, Y4-Y7 to 10 KHz. Szybkie liczenie + szybki impuls <480 KHz
   Połączenie	HMI	1 port pobierania HMI, 1 port USB 2.0
   		1 port RS485 lub 1RS232 Port Ethernet (nie może współistnieć z portem Ethernet PLC)
   	PLC	1 port USB Mini typu B, 1 port Rs232 (port programu, może być również używany jako port COM)
   		1 port Rs485 lub 2 porty COM Rs485 (jeden jest zmieniony z domyślnego portu Rs232), CAN (2.0A/B), port Ethernet (nie może współistnieć z portem Ethernet HMI), WIFI (zajmie domyślny port Rs232)
   Oprogramowanie	HMI	Oprogramowanie do programowania CoolMayHMI HMI
   	PLC	Kompatybilny z Mitsubishi GX Developer8.86 iPRACE 2
