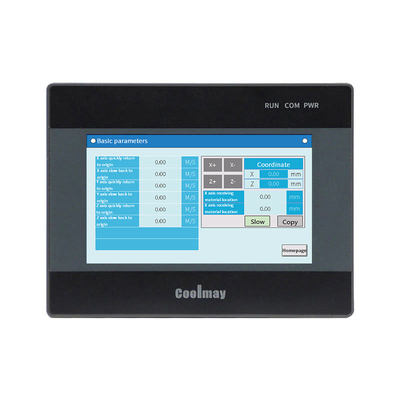

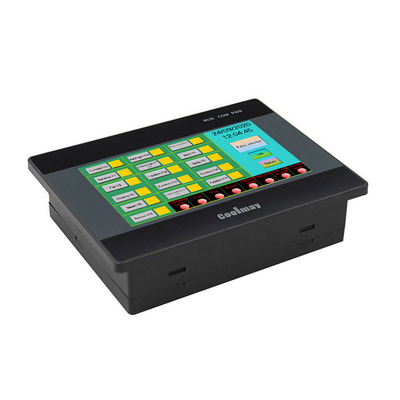

4.3 "TFT Human Machine Interface PLC 4 - 6W 60K Kolorowy rezystancyjny ekran dotykowy

1. Środki ostrożności dotyczące używania tranzystora PLC i przekaźnika
Wyjście PLC jest wspólnym wyjściem katodowym, teoretyczna wartość to 1A, rzeczywiste zużycie jest mniejsze niż 500mA, okablowanie COM jest ujemne, użyj napięcia 24 V, nie ma wyjścia napięciowego, gdy jest używane jako przełącznik.Jeśli przekaźnik zewnętrzny, przekaźnik wymaga zewnętrznego zasilania.
Przekaźnik ma żywotność styków, wartość teoretyczna wynosi 30W razy, a teoretyczna wartość obciążenia zewnętrznego nie przekracza 5A.Często prąd pełnego obciążenia może wpływać na żywotność i nie ma napięcia.
2. Środki ostrożności przy wyborze typu wyjścia PLC Coolmay
MT: wskazuje wyjście tranzystorowe, MR: wskazuje wyjście przekaźnikowe, a MRT: wskazuje mieszane wyjście tranzystorowe przekaźnika.
Główne różnice między wyjściem tranzystorowym a wyjściem przekaźnikowym to:
(1)Różnica w bieżącym obciążeniu.Obecnie stosujemy tranzystor o maksymalnym obciążeniu prądowym 500MA, a maksymalne obciążenie prądowe przekaźnika to 5A (maksymalny prąd przekaźnika PLC serii EX2N(S)/DX2N(S) wynosi 3A);
(2) moc wyjściowa: tranzystor można podłączyć tylko do zasilacza DC24V, a przekaźnik można podłączyć do zasilacza DC24V i AC220V;
(3) Charakterystyka funkcjonalna: Jeśli chcesz wysłać impuls do napędu silnika krokowego, powinieneś użyć wyjścia tranzystorowego lub wyjścia mieszanego.Również jeśli przełącznik wyjścia jest aktywny, zaleca się użycie wyjścia tranzystorowego;
(4) Jeśli zarówno przekaźnik, jak i tranzystor są dostępne, zaleca się użycie wyjścia tranzystorowego, ponieważ tranzystor nie ma limitu trwałości styków, a żywotność będzie dłuższa niż przekaźnika, o ile prąd nie przekroczy limitu.
